帶電電纜識別儀也叫帶電電纜識別儀測試儀、電纜識別儀。主要用于現場多根電纜的準確識別，以克服施工現場經常發生的試扎錯誤或錯鋸電纜造成的重大停電事故或人身*全事故，大大提高施工和維修效率。下面我們來講講帶電電纜識別儀的用途、使用方法以及注意事項。

　　帶電電纜識別儀的使用方法

　　1.識別帶電電纜

　　接線圖如下：

　　2.根據顏色連接輸出耦合線夾線，使用AC220V或在發射主機上安裝4節5號堿性電池，根據線夾標記的方向?qū)⑤敵鼍€夾卡在待識別的電纜上。

　　3.當電源接通時，主機的電源指示燈亮，輸出指示燈會有閃爍的輸出顯示，表示發射主機的輸出信號正常。此時，接收柔性線圈貼在此電纜上，距離發射鉗約3米，調整靈敏度。接收盒會顯示相應的衰減波形和方向箭頭指示；設置不變，其他夾住的電纜應該沒有這樣的波形顯示，幅度和方向會有所不同。

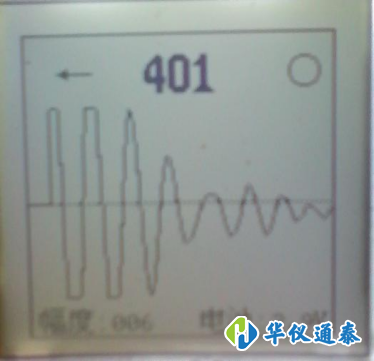

　　下圖顯示了示例接收器：

　　注意：接收器的“O”位置變黑一次，表示收到信號。同時，接收器的蜂鳴器會響起，中間顯示的數字會改變。如果信號有效，將顯示相應的方向箭頭。如果箭頭位置連續顯示“X”或不觸發，說明幅度太小，需要調整；當電池低于2.6V時會顯示“欠壓”，提示更換電池。如果信號連續不規則接收，就有干擾，需要降低接收幅度或改變接收位置。

　　4.在設置不變的情況下，將接收線圈和接收盒移動到電纜的其他位置，與初始波形方向相同、幅度相近的電纜為同一電纜。

　　使用帶電電纜識別儀的注意事項

　　1、如果帶電電纜中間有接地或分支。只能識別接地或分支之前的電纜部分。

　　耦合信號加入電纜后，柔性線圈和接收盒檢測不到明顯的有效信號，因此可以離發射線夾3米左右，以避免信號干擾。如果仍然沒有有效的信號顯示，說明電纜的銅屏蔽層有斷路點或者電纜兩端接地不可靠。此時，一般應檢查待識別電纜的接地情況。如果屏蔽層中有斷開點，可以用電纜識別儀將斷開點前后接地，然后分段識別。

　　2、如果一個信號在距離主機約3m的地方被驗證和識別，但在要識別的地點沒有信號，或者信號太小而無法識別。這意味著要識別的電纜*須有幾個金屬外護套的接地點。在這種情況下，要識別的電纜*須在斷電時分段識別。此時，芯線可以作為識別的信號通道，即電纜始端和終端的芯線接地進行識別。

　　3、打開電源開關后，請不要觸摸輸出端子和金屬泄漏。關閉電源后，等輸出指示燈完全熄滅后再取出電線，以免觸電。

4、設備長時間不用時。請取出主機和收納盒中的電池，并單獨存放。
