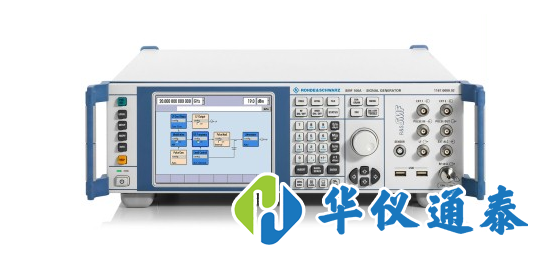

信號發生器也稱信號源,是用來產生振蕩信號的一種儀器,為使用者提供需要的穩定、可信的參考信號,并且信號的特征參數完全可控。德國 R&S SMF100A 微波信號發生器是一款特出的、新技術微波信號發生器,它開創了微波信號發生器的新標準。它覆蓋研發、生產、服務、維護和維修眾多領域的應用。R&S SMF100A的頻段范圍寬大,通過特定配置可達到100kHz至43.5GHz。除了連續波信號外,還可生成所有常見類型的模擬調制(AM,F(xiàn)M,фM,脈沖調制)或組合。
信號發生器的原理:系統包括主振級、主振輸出調節電位器、電壓放大器、輸出衰減器、功率放大器、阻抗變換器和指示電壓表。主振級產生低頻正弦振蕩信號,經電壓放大器放大,達到電壓輸出幅度的要求,經輸出衰減器可直接輸出電壓,用主振輸出調節電位器調節輸出電壓的大小。
信號發生器按傳統工作頻段分類,有超低頻信號發生器、低頻信號發生器、高頻信號發生器、微波信號發生器。
超低頻信號發生器一般是指工作頻率下潛到0.1Hz以下的信號發生器,一般用于專業上的特殊用途。
低頻信號發生器一般是指工作頻率主要在1Hz~1MHz的信號發生器,多用于音頻領域。
高頻信號發生器,也叫射頻信號發生器,一般是指工作頻率從100kHz到幾百兆赫的信號發生器,多用于通信和測量領域。
微波信號發生器一般是指工作頻率高達數吉赫茲到幾十吉赫茲的信號發生器,多用于雷達領域。
