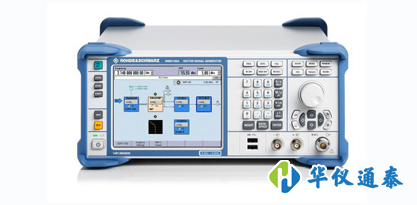

矢量信號發生器的頻率合成子單元、信號調理子單元、模擬調制系統等方面和普通信號發生器是相同的。矢量信號發生器和普通信號發生器的不同之處在于矢量調制單元和基帶信號發生單元。
1、矢量調制單元
所謂數字調制就是將需要傳送的信息進行數字量化,轉換成一串二進制代碼,然后利用載波的某些幅度值或相位值分別代表這些代碼來傳送信息。
和模擬調制一樣,數字調制也有三種基本方式,即調幅、調相和調頻。*坐標圖中的不同調制形式如圖1-3所示,幅度是到圓心的距離,而相位是傾角。幅度調制只改變信號的幅度。角度調制只改變信號的相位。幅度調制和角度調制可以同時發生。
在數字調制中,經常用參數I和Q來描述,也就是其*坐標圖的直角坐標表示。在*坐標系中,定義I軸沿0°相位方向,Q軸則旋轉90°。信號在I軸的投影就是它的I分量,在Q軸的投影就是Q分量。
I信號、Q信號、載波信號的合成是通過矢量調制器實現的。一個矢量調制器通常包含四個功能單元:本振90°移相功分單元將輸入的射頻信號轉換成正交的兩路射頻信號;兩個混頻器單元將基帶同相信號和正交信號分別和對應的射頻信號相乘;功率合成單元將相乘后的兩路信號求和并輸出。一般所有輸入輸出端口都內部端接50Ω負載并采用差分信號驅動方式,以降低端口回波損耗和提升矢量調制器的性能。
基帶信號通路和矢量調制器都不可能是理想的,針對不同的矢量調制器往往還需要設計不同的驅動電路,以提高矢量調制質量。常用補償有驅動增益誤差補償、驅動偏置電壓補償、IQ正交誤差補償?shù)?。需要注意的是,在使用矢量信?hào)發生器時,如果使用儀器外部的基帶信號,也可以適當調整這些補償參數抵消外部基帶信號的誤差,以得到更高調制質量的數字調制信號。
2、基帶信號發生單元
基帶信號發生單元用于產生需要的數字調制基帶信號,也可以將使用者提供的波形下載到波形存儲器中用于產生使用者定義的格式。基帶信號發生器通常由突發脈沖處理器、數據發生器、碼元發生器、有限沖擊響應(FIR)濾波器、數字重取樣器、DAC和重構濾波器組成。
