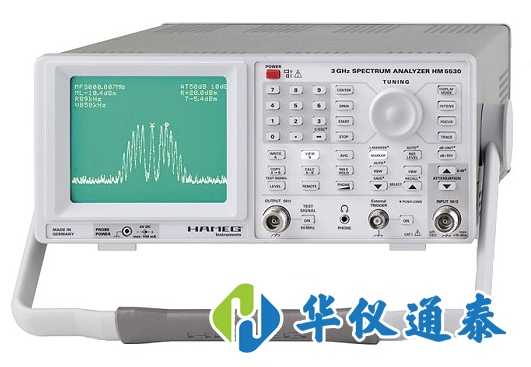

頻譜分析儀是測量射頻信號的必要手段,是電子產品研發、生產和檢驗的常用工具,應用非常廣泛。頻譜分析儀還有哪些特殊的測量方法?
1.測試PLL的相位噪聲
測試相位噪聲由頻譜分析儀測量。通常,分辨率帶寬RBW被調整到100赫茲,然后掃描寬度跨度被設置為偏移頻率的至少2-5倍。比如測試10kHz頻率偏移的相位噪聲時,SPAN設置為20KHz。根據相位噪聲的定義,它是10kHz時噪聲的功率密度與*心頻率的功率密度之比。比如10kHz功率與*心功率之差為65dBc,那么可以推導出PN=-65-10log(300)=-99dBc/Hz。注意,它是每赫茲噪聲功率密度的比率。
2.測試波形功率的時間變化
有時候,我們需要觀察權力隨時間的變化。一般需要用示波器來測試。其實GA4063頻譜分析儀也有這些功能。將SPAN設置為“0”相當于X軸變成了時間軸。然后,當測試部分的功率發生變化時,我們可以觀察到功率的變化和過渡時間。
3.測試信號的頻率響應特性
例如,為了測試低通濾波器的頻率響應,我們需要一個帶有跟蹤源的頻譜分析儀,然后比較連接LPF前后頻率響應的變化。打開頻譜分析儀時,先調節*心頻率fc和SPAN,然后用電纜連接頻譜分析儀的輸出端和輸入端。打開跟蹤源開關,進行歸一化校正,記錄測得的參考值。當濾波器連接到頻譜分析儀時,可以測量濾波器的輸出電平與頻率的關系曲線,得到插入損耗L、頻率響應、帶寬等參數。
使用頻譜分析儀時,頻譜分析儀配有射頻前端放大器。當被測信號較小時,需要開啟前端射頻放大器,可以降低顯示器平均噪聲水平,區分小信號和噪聲。注意,前置放大器只有在參考電平50dBm時才能開啟。
