電纜故障探測器也可以成為電纜故障測試儀,專門用于快速找出電纜故障的確切位置的儀器。電纜故障探測器多數采用電磁原理技術,由路徑一、距離測量儀和定位儀組合而成,今天我為大家講解一下電纜故障探測器的使用方法,方便大家掌握使用電纜故障探測器。
電纜故障探測器的使用方法:
1、打開“電源開關”,待儀器進入Windows桌面系統后,自動進入電纜故障測試系統設置界面;
2、按下“測試電源”鍵,此時儀器面板上“閃絡、脈沖”指示燈交替閃爍,默認“低壓脈沖”狀態;
3、根據被測電纜的類型、實際長度及故障性質,用觸摸筆點擊電纜儀相關觸摸鍵,進行參數初始設置;
4、參數設置完畢,將儀器測試線紅、黑兩個夾子分別接到被測故障電纜的故障和另一個電纜地線上,點擊“采樣”鍵,儀器便進入“連續”采樣狀態;
5、根據屏幕上顯示的波形幅度及位置不斷調節“位置調節”和“振幅調節”旋鈕。調整到波形便于分析為止,再點擊“取消采樣”觸摸鍵停止采樣。
6、設置“高壓閃絡法”,點擊“采樣”鍵后,儀器進入“采樣中”的等待狀態,對故障電纜高壓沖閃時,便會自動將“采樣盒”采集的信號顯示在屏幕上。并且再次進入“采樣中”的等待狀態,準備采集下一次高壓沖閃時的信號。在不斷高壓沖閃采樣過程中調節“位移調節”“振幅調節”旋鈕,調整到波形便于分析為止,再點擊“取消采樣”觸摸鍵停止采樣,然后進行游標操作,得到故障點距離試端電纜長度。

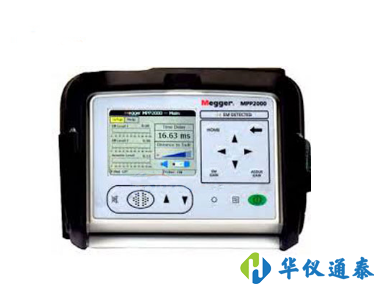

如果您需要購買進口電纜故障探測器,我們推薦美國Megger MPP2000電纜故障探測器,該儀器*全、*效和易于使用,重量輕,堅固耐用,符合人體工程學,歡迎咨詢我們的客服人員或者撥打我們的聯系電話。
