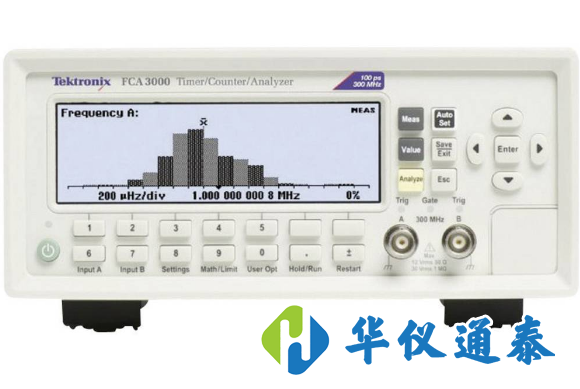

美國Tektronix(泰克) FCA3000定時器/計數器/分析儀具備未有的分辨率,可以捕獲非常小的頻率和時間變化,提供業內很*面的分析模式,包括測量統計、直方圖和趨勢圖,讓您擁有快速準確分析信號所需的工具。今天我們來講一下美國Tektronix(泰克) FCA3000計數器的安裝說明。

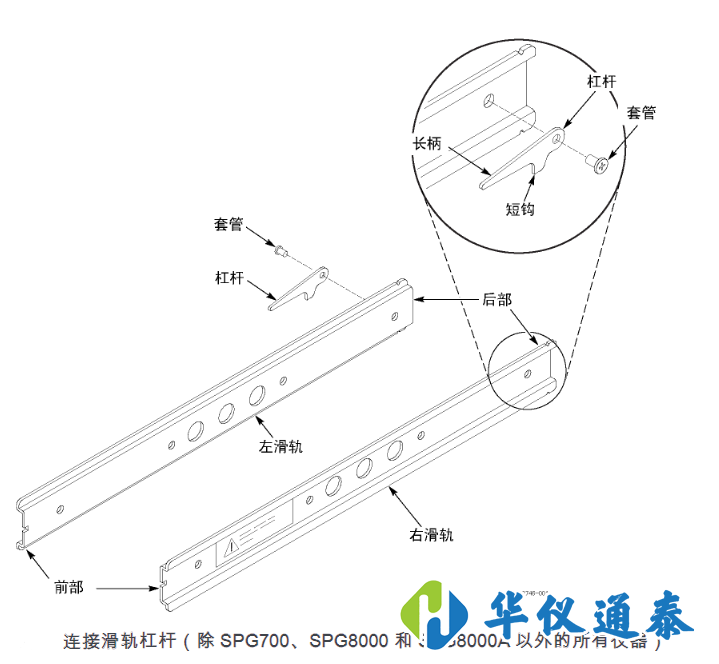

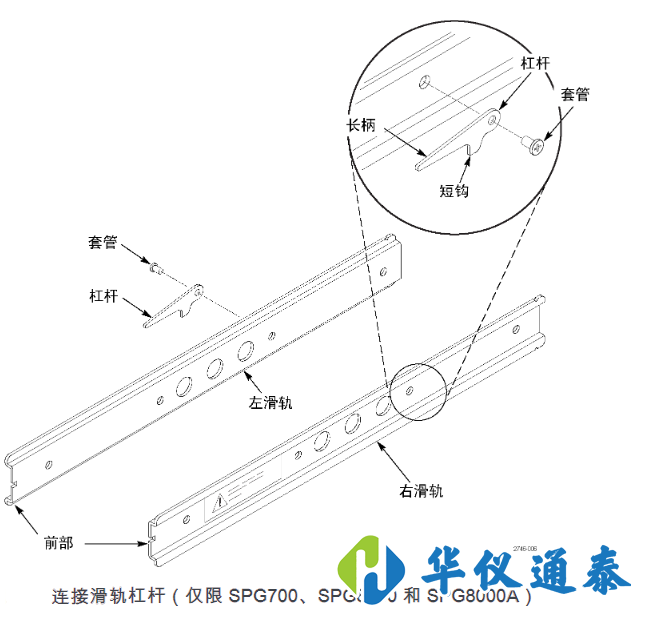

一、安裝滑軌
此步驟的目的是滑軌規定到儀器上,如果滑軌已經安裝在儀器上了,可以跳過此步驟,直接進行“安裝導軌”。
1、分清每個滑軌的右后側和左后側,將警告標簽位于每個滑軌的外側。
2、請確保滑軌的后部*接近儀器的后部,每個滑軌的前部在*心邊緣處有一個槽。
3、將右滑軌的安裝孔對準儀器右側的安裝孔。
4、 用十字改錐將右滑軌固定到儀器的右側。
5、旋轉儀器使其面向左側,并重復此過程安裝左滑軌。
二、組裝導軌
1、測量設備機架前導軌和后導軌之間的距離。
2、將后托架與右導軌對齊,請注意后托架上有多對安裝通孔。在對齊托架和導軌時,選擇一對通孔用于安裝后托架,確保法蘭對法蘭的距離等于步驟2中測量 的機架前后導軌距離。
3、使用十字改錐,用兩個10-32螺絲和連接板螺母將后托架固定到右導軌上,不要擰緊螺絲們一邊調整機架上導軌組件的總長度。
4、重復此過程組裝左導軌組件。
三、安裝導軌
1、在前機架上選擇一個 1/2 英寸大小的孔。
2、根據機架類型選擇一種安裝方法:安裝導軌,使其前后法蘭位于前后機架的外側,僅當導軌上的孔為無螺紋孔時在裝置上增加一個連接板螺母。安裝導軌,使其前后法蘭位于前后機架的內側,并增加一個連接板螺母。此安裝方法假定安裝孔無螺紋。
3、使用步驟 2 中確定的方法和硬件,將右導軌組件固定到設備機架前后導軌上。螺絲要完全旋入但不要加力,以便稍后調整機架。
4、將裝配導軌時沒有擰緊的螺絲擰緊,使用 28 in-lbs 的扭矩固定導軌組件的前后法蘭間距。
5、重復此過程安裝左導軌組件。

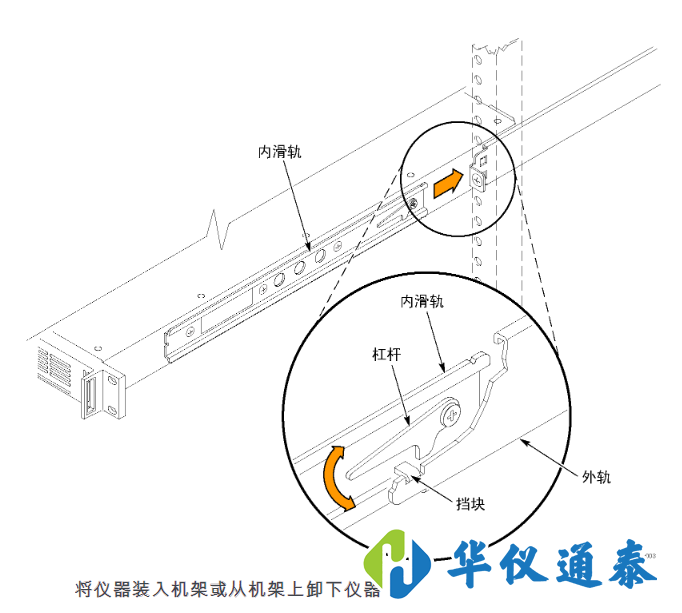

四、將儀器裝入機架
1、向上提起每個杠桿的長柄部分,將儀器的左右滑軌插入機架導軌尾端。
2、將儀器推入機架中,直至推不動為止。
3、緊固任何松動的螺絲,并將儀器全部推入機架。如果軌道不能平滑地滑動,請重新調整導軌組件。
4、調整完畢后,使用 28 in-lbs 的扭矩擰緊所有 10-32 螺絲以緊固導軌組件。
5、如果儀器的前轉角上有旋鈕式螺絲,請緊固這些螺絲使其固定在機架上。
