德國Polytec PSV-500掃描式激光測振儀應用領域廣泛，如NVH、聲學、結構動力學、超聲和FEM驗證等，可測量工作變形和確定本征模態。

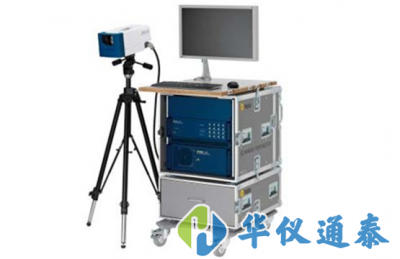

德國Polytec PSV-500掃描式激光測振儀產品簡介：

Polytec全場掃描式激光測振儀是研究和開發中先進的振動測量系統，其應用領域廣泛，如NVH、聲學、結構動力學、超聲和FEM驗證等，可測量工作變形和確定本征模態。高頻型號還可用于無損檢測(NDT)。

H型、M型和HV型的帶寬各不相同，高達25 MHz。新研發的PSV Xtra紅外掃描頭，*大振動速度達30m/s，尤其適用于超遠距離或反光不良表面的掃描測試。

德國Polytec PSV-500掃描式激光測振儀產品特點：

速度分辨率：好于 0.02μm/s/1Hz 帶寬

頻率范圍：DC~25MHz

*大速度：±30m/s

工作距離：0.125m~100m

掃描點數：1~512×512 個

掃描角度：40°×50°，角度分辨率好于 0. 2°

掃描速度：每秒超過 30 個點

掃描對象：從小于 1 mm 到數十米結構均可

使用范圍廣泛,可測量從原子級微弱振動到百萬 g 沖擊

可升級成測量復雜結構三維振動特性的三維掃描式PSV-500-3D

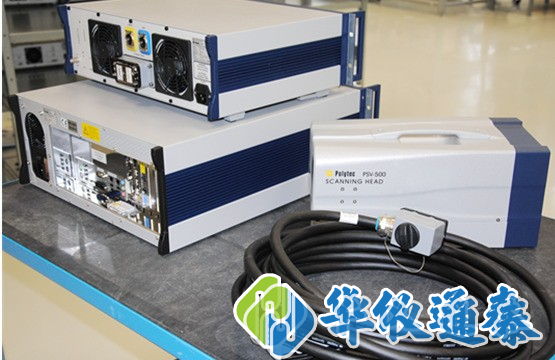

控制器和鏈接箱，數據和電腦之間數字傳輸代替模擬傳輸，避免 DA,AD 導致的精度損失

增加激光穩頻模塊，優化相干，解決了3D測量中的串?dāng)_問題

兩種掃描頭可選：

①標準氦氖掃描頭，可見綠色激光，光斑直徑小，應用范圍廣泛：從旋轉部件、微型結構、昆蟲、到數據硬盤，甚至可以透過水、玻璃進行測試;

②Xtra紅外光學頭，不可見紅外激光，*大振動速度達30 m/s(峰值)，當測量高速、大型物體，或需要遠距離測試時推薦使用，尤其是測量反光不良表面時，可節省大量測量時間。

德國Polytec PSV-500掃描式激光測振儀典型應用：

試驗?zāi)B(tài)分析

ODS工作變形分析

聲學 & NVH

超聲 & 無損檢測

德國Polytec PSV-500掃描式激光測振儀技術參數：

1、分辨率定義為在5米距離上貼反光膜的情況下，當信噪比為0 dB 時在1Hz帶寬下測量的信號幅值(RMS)。分辨率與頻率相關，此值是在10Hz以上測得。

2、(PSV-500-B /-H 或 PSV-500-HV在H模式下)內部數字接口以及(PSV-500-M或PSV-500-HV在V模式下)內部模擬接口所對應的量化步距分辨率。

3、括號里為選配項。
