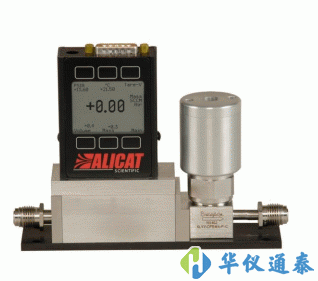

美國ALICAT  MCE & MCV 系列數字式質量流量控制器(真空型)產品簡介：

MCE系列設計用于取代老化陳舊或性能不佳的熱式流量控制器。設備結構、安裝模式、功能等無任何差異，方便用戶快速、簡易地進行替換，并可定制引腳分配使之與用戶端的控制系統兼容，封閉式閥門設計更是符合半導體行業國際標準，很大量程：0-20 slpm，另有316L不銹鋼結構的耐腐蝕系列(MCES)可選。

Alicat 的 MCE 系列流量控制器可精控制過程氣 體的質量流量、體積流量和壓力，功能與匹配性與其它品牌無 異，依照 SEMI 國際標準，將后置式高速比例控制閥置于流量 本體內。

美國ALICAT  MCE & MCV 系列數字式質量流量控制器(真空型)產品簡介：

設計用于高真空應用的MCV系列是在上述MCE系列的基礎上另增加一集成式氣動截止閥，有效杜絕設定值為零時氣體進入真空腔體，很大量程：0-20 slpm，另有316L不銹鋼結構的耐腐蝕系列(MCVS)可選。

Alicat 的 MCV 系列流量控制器適用于高真空應用， 在 MCE 后增加一個集成式正向切斷閥，其氦氣泄漏率僅為 1x10-9 atm-scc/s，有效地杜絕了污染物進入。

Alicat 的 MCE & MCV 系列質量流量控制器采用專有的內部補償型層流壓差技術，使得大流量范圍下氣體 仍舊保持層流運動，充分補償因壓力和溫度引起的體積流量與質量流量間的差異，并對用戶標準工況進行 修正。

Alicat 的 MCE & MCV 系列質量流量控制器帶有集成式多功能數字顯示屏，用戶僅通過屏幕按鈕操作便可控 制設定值及 PID 閥門調節。很高可達 0.4%的精度、0.2%的重復性及不到 100 毫秒的控制響應時間很大程度 優化了氣體控制過程，同時開放模擬通訊和 RS-232 數字通訊模式。另有各類定制化選項供特殊項目需求， 如：用于危險環境的 ATEX(歐洲)1 類 2 區和 CSA(美國)1 類 2 區認證產品等。

美國ALICAT  MCE & MCV 系列數字式質量流量控制器(真空型)產品應用：

Alicat 的 MCE & MCV 系列質量流量控制器(真空型) 廣泛應用于須遵守 SEMI 標準的應用，如：半導體、真 空鍍膜等。MCE 系列質量流量控制器尤其適用于低真空應用，MCV 系列則適用高真空。多變量測量與控 制、多種氣體標定以及 200:1 量程可調比使得僅用一臺 Alicat 質量流量控制器便可取代多臺設備的功效。

MCE & MCV 質量流量控制器(真空型)可測量與控制從 0-0.5 sccm 到 0-20 slpm 的滿量程的任何流量。

美國ALICAT  MCE & MCV 系列數字式質量流量控制器(真空型)參數：

0 – 0.5 sccm 滿量程到 0 – 20 slpm 滿量程

艾里卡特?MCV 系列 質量流量控制器專門設計用于要求嚴密切斷的應用，例如真空鍍膜、噴 鍍工藝，其集成式氣動切斷閥可提供氦氣泄漏率僅為 1 x 10 -9 atm scc/sec 的正向切斷 MCVS 系列適用于腐蝕性氣體。

精度(調零后標準條件下)： ± (0.8%Rdg + 0.2%F.S)

高精度選配(調零后標準條件下)：±(0.4%Rdg + 0.2%F.S)滿量程 5SCCM 以下設備無高精度

重復性： ±0.2% F.S

零點漂移&滿量程漂移： 0.02% F.S / oC / Atm

工作范圍 / 量程可調比：MCV 系列質量流量控制器 0.5% ～ 100 F.S / 200:1 ；MCVS 系列質量流量控制器 1% ～ 100 F.S / 100:1

很大可控流量： 102.4% F.S

典型響應時間： 100 毫秒(可調整)

啟動預熱時間： < 1 秒

閥門泄漏率： 不超過 1 x 10-9 atm scc/sec (氦檢)

標準工況： (STP) 25oC & 14.696 psia、20oC & 14.696 psia、0oC & 14.696 psia (三種工況供切換)

工作溫度： ?10 ~ +50 oC

工作濕度范圍 (非冷凝) ：0 ～ 100

內部很大工作壓力(靜壓)： 145 psig

很限壓力： 175 psig

對安裝方式/方向的要求： 無

閥門狀態： 閥門常閉

防護等級 ：IP40

材質 ：CV: 316L,303 & 302 不銹鋼, Viton?, 硅膠 RTV (橡膠), 玻璃增強尼龍, 鋁 , 黃銅, 430FR 不銹鋼, 硅, 玻 璃, PCTFE。

          MCVS: 標準采用 316LSS, 303SS, 430FRSS, FFKM (Kalrez), 可根據特殊氣體選用 Viton, EPDM, Buna, Neoprene。
