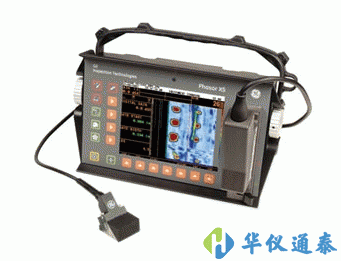

美國GE Phasor 16相控陣探傷儀是一款結合便攜和耐用設計的16通道相控陣儀，內置編碼共享、容易使用的常規超聲波檢測模塊，配有一套標準焊縫檢查包并可升級為16/64PhasorXS 及獲取Topview功能。
關鍵字：Phasor 16,Phasor 16相控陣探傷儀,美國GE探傷儀
美國GE
美國GE Phasor 16相控陣探傷儀是一款結合便攜和耐用設計的16通道相控陣儀，內置編碼共享、容易使用的常規超聲波檢測模塊，配有一套標準焊縫檢查包并可升級為16/64PhasorXS 及獲取Topview功能。
美國GE Phasor 16相控陣探傷儀產品簡介：
?結合便攜和耐用設計的16通道相控陣儀
?內置編碼共享、容易使用的常規超聲波檢測模塊
?它配有一套標準焊縫檢查包并可升級為16/64PhasorXS 及獲取Topview功能
美國GE Phasor 16相控陣探傷儀產品特點：
?符合EN12668 / AWS D1.1 / JISDAC / ASME / dB-參考評估等*有主要的檢測規范
?標準的高功率型鋰離子電池可至少連續使用10小時
?高清晰彩色屏幕，對聲束的每個反射信號改變其顯示顏色
?兼容全系列常規標準頻率和尺寸的4000多種接觸式直探頭、斜探頭、雙晶探頭、水浸式、及特殊應用探頭
?可生產非標準頻率和尺寸的常規探頭
美國GE Phasor 16相控陣探傷儀技術參數：
| 內部存儲器 | 設置文件 | |
| 移動存儲器 | 在512 MB的SD卡上，用于報告和設置文件 | |
| 文檔格式 | JPEG ~每幅圖像約80KB | |
| 重量 | 3.8 公斤（8.2 磅），帶電池 | |
| 尺寸 | 282 毫米寬 x 171 毫米高 x 159 毫米深（11.1 英寸寬 x 6.8 英寸高 x 6.3 英寸深） | |
| 電池 | 自定義鋰離子電池組 -356P 配置 | |
| 電池壽命 | 很低6小時 | |
| 電池正在充電 | 外接充電器 | |
| 外部電源 | 通用輸入 85 至 260 V/50 至 60 Hz | |
| 探頭連接器 | 常規 - 提供 00 lemo/BNC 適配器 - 相控陣 - 自定義 ZIF | |
| VGA 輸出 | 有 | |
| 對話語言 | 中文、英語、法語、德語、意大利語、日語和西班牙語 | |
| 顯示屏大小 | 165 毫米（6.5 英寸），對角線距離 | |
| 顯示分辨率 | VGA 彩色 TFT，640H x 480V 像素 | |
| 常規 | 相控陣 | |
| 脈沖發生器 | 尖峰信號 | 雙很方波 |
| 脈沖重復頻率 | 15 至 2000 Hz | 15 至 7680 Hz |
| 脈沖發生器電壓 | 很大300伏 | ±25伏到±75伏(以1伏為間隔) |
| 脈沖發生器能量 | 低或高（可選） | |
| 脈沖發生器上升時間 | < 15 納秒 | < 15 納秒 |
| 阻尼 | 50或1000歐姆（可選） | |
| 工作模式 | 單，雙 | 單 |
| 接收器輸入電容 | < 50 pF | |
| 接收器輸入阻抗 | 在雙探頭模式中為 1000 歐姆 | 220 歐姆 |
| 很大輸入電壓 | 40 V 峰峰值 | 200 mV 峰峰值 |
| 帶寬/放大器帶通 | 0.3 至 15 MHz @ -3dB | 0.6至6.5 MHz @ -3dB |
| 頻率選擇 | 1.0, 2.0. 2.25, 4.0, 5.0, 10和13兆赫 + BB | 2.0、3.0、4.0、5.0 MHz，低通4兆赫、高通5兆赫和寬帶（0.6到6.5兆赫） |
| 矯正 | 正半波，負半波，全波和射頻 | 正 HW、負 HW、FW 和 RF |
| 模擬增益 | 0 至 110 dB | 0 至 40 dB |
| 數字增益 | 5.8 到 39.9 dB (依據孔徑尺寸) | |
| 聚焦法則 | 用戶可選擇 - 很大 128 | |
| 實物探頭 | 1到64 | |
| 虛擬探頭 | 1到16 | |
| 循環數 | 1到128 | |
| 脈沖發生器寬度（1/2周期） | 20 至 500 納秒 | |
| 脈沖發生器延遲 | 0 至 10.24 μ-sec | |
| 接收器延遲 | 0 至 10.24 μ-sec | |
| 聲速 | 1000至 16000 m/s 0.0393 至 0.5905 in./μ-sec | 1000 至 16000 m/s 0.0393 至 0.5905 in./μ-sec |
| 很小量程 （豎波） （橫波） | 0-14毫米（0.55英寸） 0-7.5毫米（0.3英寸） | 0-7.6毫米（0.3英寸） 0-4.2毫米（0.17英寸） |
| 很大量程 （豎波） （橫波） | 0-14060毫米（553英寸） 0-7626毫米（300英寸） | 0-1073毫米（42英寸） 0-1073毫米（42英寸） |
| 顯示延遲 | 2.5米（98.5英寸） | 1米（39.4英寸） |
| 自動時基校準 | 有 | |
| *制 | 0 到 80% | 0 到 80% |
| TCG | 15 點 @ 6 dB/μ-sec | 15 點 @ 6 dB/μ-sec |
| 門限 | A 和 B | A、B 和 IF |
| 門閥值 | 5 到 95% | 5 到 95% |
| 門啟動 | 0毫米到滿量程 | 0毫米到滿量程 |
| 門寬度 | 1毫米到滿量程 | 1毫米到滿量程 |
| 門模式 | 關閉、正和負 (關閉、重合和反重合) | 關閉、正和負 (關閉、重合和反重合) |
| TOF 模式 | 波側/波峰 | 脈沖波前/峰值 |
| 掃描類型 | 線性和扇形 | |
| 可選顯示模式 | A-掃描 | A-掃描、B-掃描和扇形掃描 |
| 顯示的讀數 | 振幅、聲路和觸發 | 波速、振幅、聲路， 觸發顯示和觸發*有波速 |
| 測量分辨率 | 5納秒 | 5 納秒 |
| 顯示的計量單位 | 毫米或英寸（可選） | 毫米或英寸（可選） |
| 低溫保存 | -20°C ， 72 小時, 502.4 程序I | |
| 低溫工作 | 0°C , 16小時，502.4 程序II | |
| 高溫保存 | +70°C ，48小時, 501.4 程序I | |
| 高溫工作 | +50°C，16小時, 501.4 程序II | |
| 潮濕高溫 / 濕度 (保存) | 10 個循環 +65°C降到+30°C， 10小時， +30°C升到+65°C， 過渡在2小時內完成， 507.4程序 | |
| 溫度震蕩 | 3個循環 -20°C 升到+70°C， 4小時， 在+70°C 保持4小時， 過渡在5分鐘內完成， 503.4程序II | |
| 振動 | 514.5-5 程序 I, 附件 C, 圖六通常曝光: 每個軸向一小時 | |
| 沖擊 | 每軸1小時 半正弦，516.5 程序 I | |
| 裸包貨物 | 514.5 程序 II | |
| 抗墜落標準（運輸包裝） | 516.5 程序 IV，下跌 26 點 | |
| 防護 | IP54 / IEC529 … 防塵 / 防滴水按照 IEC 529標準的 IP54 等級 | |
