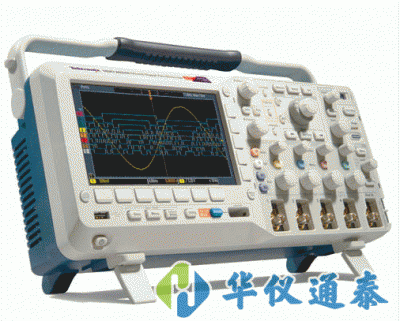

美國Tektronix(泰克) MSO2014B混合信號示波器擁有多達 20 條通道用于分析模擬和數字信號，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
關鍵字：MSO2014B,MSO2014B混合信號示波器,美國Tektronix(泰克)示波器
美國Tektronix
美國Tektronix(泰克) MSO2014B混合信號示波器擁有多達 20 條通道用于分析模擬和數字信號，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
美國Tektronix(泰克) MSO2014B混合信號示波器產品簡介：
·自動觸發、解碼和搜索并行總線
·多通道建立時間和保持時間觸發
·1 GS/s 的取樣速率
·MSO/DPO2000B 混合信號示波器系列支持高達 200 MHz 的帶寬
·以入門級價格提供了先進的調試功能。
·其擁有多達 20 條通道用于分析模擬和數字信號，
·查找和診斷復雜設計中的問題十分迅速。
·MSO/DPO2000B 在*有通道上標配 1M 點的深記錄長度，
·可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
·采用 Wave Inspector? 控件，可以迅速瀏覽波形，
·自動進行串行總線和并行總線分析，它提供的多功能工具可以簡化和加快復雜設計的調試。
美國Tektronix(泰克) MSO2014B混合信號示波器主要性能指標：
·200、100、70 MHz 帶寬型號
·2 條模擬通道和 4 條模擬通道型號
·16 條數字通道（MSO 系列）
·全部通道均實現 1 GS/s 采樣率
·*有通道上的記錄長度均為 1 兆點
·很大波形捕獲速率 5,000 wfm/s
·厲害觸發套件
·5 年保修
簡便易用功能：
·Wave Inspector? 控件能夠輕松瀏覽和自動搜索波形數據
·FilterVu? 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
·29 種自動測量功能及 FFT 分析，簡化波形分析
·TekVPI? 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
·7 英寸（180 毫米）寬屏 TFT-LCD 彩色顯示器
·體積小、重量輕 – 厚度僅 5.3 英寸（134 毫米），重量僅 7 磅 14 盎司（3.6 千克）
連接能力：
·前面板配有 USB 2.0 主控端口，存儲數據便捷
·后面板配有 USB 2.0 設備端口，與 PC 連接或連接兼容 PictBridge? 打印機直接打印都十分方便
·選配 10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上
美國Tektronix(泰克) MSO2014B混合信號示波器技術參數：
| 特點 | MSO2002B DPO2002B | MSO2004B DPO2004B | MSO2012B DPO2012B | MSO2014B DPO2014B | MSO2022B DPO2022B | MSO2024B DPO2024B |
| 輸入通道數量 | 2 | 4 | 2 | 4 | 2 | 4 |
| 模擬帶寬(-3dB)*1 | 70MHz | 70MHz | 100MHz | 100MHz | 200MHz | 200MHz |
| 計算的上升時間 | 5ns | 5ns | 3.5 ns | 3.5 ns | 2.1ns | 2.1ns |
| 硬件帶寬很限 | 20 MHz | |||||
| 輸入耦合 | AC, DC, GND | |||||
| 輸入阻抗 | 1 MΩ ±2%, 11.5 pF ±2 pF | |||||
| 輸入靈敏度范圍 | 2 mV/div 至 5 V/div | |||||
| 垂直分辨率 | 8 位 | |||||
| 很大輸入電壓, 1 MΩ | 300 VRMS 峰值 ≤ ±450 V | |||||
| DC 增益精度(偏置設為0 V) | 對10 mV/div - 5 V/div 為± 3% 對2 mV/div -5 V/div 為± 4% | |||||
| 通道到通道隔離度（任何兩條垂直標度相等的通道） | 在≤ 70 MHz 時≥ 100:1 | 在≤ 70 MHz 時≥ 100:1 | 在≤ 200 MHz 時100:1 | |||
| 很大取樣速率（使用 D7-D0 任意通道時） | 1 GS/s（1ns分辨率） | |||||
| 很大取樣速率（使用 D15-D8 任意通道時） | 500 MS/s（2 ns 分辨率） | |||||
| 很大記錄長度（*有通道） | 1 M 點 | |||||
| 時基范圍 (s/div) | 4 ns 至 100 s | 2 ns 至 100 s | ||||
| 時基延遲時間范圍 | -10 div 至 5000 s | |||||
| 通道間相差校正范圍 | ±100 ns | |||||
| 時基精度 | ± 25 ppm | |||||
| 觸發模式 | 邊沿觸發： 任何通道或前面板輔助輸入上的正斜率或負斜率。耦合包括直流、交流、高頻*制、低頻*制和噪聲*制。 | |||||
| 欠幅：當脈沖穿過頭家個門限，但在再次穿過頭家個門限之前未能穿過老二個門限的情況時觸發。 | ||||||
| 建立時間與保持時間：觸發在任意輸入通道上出現的時鐘與數據之間的建立時間和保持時間違例。 | ||||||
| 上升/下降時間：在脈沖邊沿速率快于或慢于規定時觸發。斜率可為正、負或任一。 | ||||||
| 視頻：在 NTSC、PAL 和 SECAM 視頻信號上的*有行號（奇偶）或*有場上觸發。 | ||||||
| 尺寸 | 180×377×134mm | |||||
| 重量 | 3.6kg | |||||
