美國HIGH VOLTAGE VLF-90CMF交流高壓試驗/燒弧儀0-90kV電壓可連續調節，可連續輸出0.1/0.05/0.02Hz的正弦波。波形與電容性負載無關，可以測試25,000英尺的電纜。

美國HIGH VOLTAGE VLF-90CMF交流高壓試驗/燒弧儀產品簡介：

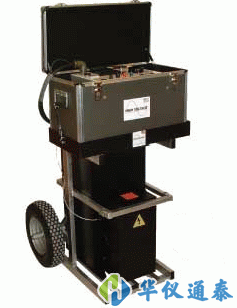

美國HIGH VOLTAGE VLF-90CMF交流高壓測試儀，0-90kV電壓可連續調節，可連續輸出0.1/0.05/0.02Hz的正弦波。波形與電容性負載無關，可以測試25,000英尺的電纜。兩件套設計既可以安裝在電纜測試車上，也可配備手推車，使其更方便移動。

控制部分包括：電源開關及其升降轉換開關，高壓開關，故障復位按鈕，計時器按鈕，0-90kV峰值電壓表，0-100mA峰值充電電流表。另外，還包括用以預定電纜/負載電容的電容測量電路，高壓/燒穿模式轉換開關，自耦變壓計次器，BNC輸出插座(用以連接示波器，顯示輸出波形)。

在“燒穿”模式下，故障發生時，自動限制輸出電流。經過故障點時線路電能會大量損失，而VLF設備會繼續提供燒穿電流直到完成前半周(到達零相交);在后半周，重復前半周過程。這種重復的燒弧循環可以迅速有效地將高阻故障降為低阻故障，明顯縮短故障定位時間。

美國HIGH VOLTAGE VLF-90CMF交流高壓試驗/燒弧儀技術參數：

·輸入：

230V，50/60Hz，很大6A，平均2.a

·輸出：

正弦波，0-90kV交流峰值，0.1/.0.05/0.02Hz連續工作，屏蔽輸出電纜

·負載：

0.55uF (大約 5,000ft電纜)、

0.1Hz 1.1uF(大約10,000ft電纜)、

0.05Hz 2.75uF (大約25,000ft電纜)、0.02Hz

·計量：

3.5”，0-90kv峰值電壓3.5”,0-100ma峰值電流，0-6微法

·尺寸：

控制器:635mm w × 406mm h × 330mm d

高壓器:185mm w × 685mm h × 330mm d

·重量：

控制器：34kg

高壓器：82kg

VLF-90CMF是美國高電壓公司較新推出的一款交流高壓實驗設備，適用于中壓等級、10kV、35kV的XLPE、PE、EPA、RL、PILC電纜及其連接頭。
