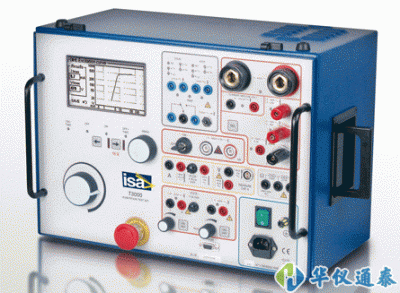

意大利ISA T3000初級電流注入測試系統設計用于執行變電站調試中要求的主要測試。

意大利ISA T3000初級電流注入測試系統產品簡介：
?T3000初級電流注入測試系統設計用于執行變電站調試中要求的主要測試。
?T3000允許對電流互感器、變壓器、力變壓器、保護繼電器、電能表和換能器進行不同的測試和測量。
?T3000是變電站調試和維護期間的*有測試操作的獨特解決方案，因?yàn)樗试S執行過電流繼電器，電流和電壓互感器的測試。
?T3000還集成了功能強大的萬用表和相位角計及示波器功能。

意大利ISA T3000初級電流注入測試系統產品特點：
?變電站設備的多功能一次測試系統，如：電流，電壓和電力變壓器，各種保護繼電器，電能表和換能器
?主注射測試功能
?3000 V AC高電壓測試
?產生高達800 A（高達4000A的高電流增壓選項）
?微電流表功能（可選）：很大400A直流
?RS232接口用于pc連接
?將測試結果存儲在T 3000本地存儲器中（很多500個結果）
?緊湊輕巧

意大利ISA T3000初級電流注入測試系統包含三臺獨立發電機：
?主發電機 它有六個輸出：高交流電流; 低AC當前; 低直流電流; 當前沖動; 高交流電壓; 低交流電壓。
?輔助交流電壓發生器：它產生一個獨立的，相位可調AC電壓。
?輔助直流電壓發生器，供給繼電器進行試驗。

*有輸出可在大型圖形LCD顯示屏上進行可調節和計量。通過多用途控制旋鈕和圖形LCD顯示，可以進入MENU模式，允許控制*有功能，并使T 3000成為很強大的測試設備，具有手動和自動測試功能，并具有通過RS232接口將測試結果傳輸?shù)絇C。這些結果可以通過功能強大的TDMS軟件進行記錄，顯示和分析，該軟件可以從包含WINDOWS 98的*有WINDOWS版本開始運行。附加功能有：
?示波器功能：可以顯示電流和電壓波形;
?兩個獨立的測量輸入，用于電流和電壓，每個具有高和低輸入;它們允許測量CT或VT輸出或任何其他來源;
?可選的熱敏打印機立即打印CT飽和曲線和其他測試結果;
?輔助輸出觸點，按照START和STOP輸入，可以模擬斷路器。
?儀器安裝在一個可運輸?shù)匿X合金箱體內，該箱子帶有可拆卸的蓋子和手柄，便于運輸。

意大利ISA T3000初級電流注入測試系統配有以下項目：
用戶手冊;
備用保險絲（5號），T16A;
軟件TDMS與用戶手冊。
一套連接電纜，包括在帶有輪子和手柄的合適的運輸箱中。

意大利ISA T3000初級電流注入測試系統技術參數：
發電機有六個輸出：高交流電流; 低交流電流; 低直流電流; 當前沖動; 高交流電壓; 低交流電壓。 通過旋鈕執行輸出調整。 以下規范適用于這些輸出的單獨使用。
高交流電流輸出
應用：
?CT測試：比例，很性，BURDEN
?主注射
?繼電器測試：電機（高功率）和數字（低功率）
低交流電流輸出應用：
 ?CT測試：BURDEN，二次側。 VT測試：過流保護。 過流繼電器測試。

低直流電流輸出
應用：
 ?CT測試：抗電阻，耐電壓。 PT測試：TAP-CHANGER接觸電阻

電流脈沖輸出
應用：
?CT測試：具有脈沖方法的很性測試
- 電流范圍：從0到10 A峰值。

高交流電壓輸出
有兩種版本可供選擇：3000V或1200V輸出。
應用：
?CT測試：激勵曲線，電壓耐受。
?VT測試：比率，很性，電子電壓

變壓器
PT測試：每比例比例

3000 V版本
應用：1A CT

1200 V版本
應用：a CT

低交流電壓輸出
應用：
?CT測試：電壓比例，飽和曲線

輔助交流電壓應用：
繼電器測試

相位移相器
?相位調整：通過多功能旋鈕。
?相角范圍：0°至360°。
?調整分辨率：1°（1度）。

頻率和頻率變化率發生器
?頻率范圍：40Hz至500Hz。
?頻率調節：1 mHz，通過控制旋鈕。
?頻率范圍：從0.01Hz / s到99.99Hz / s。

Auxiliary DC Voltage
?直流電壓范圍：130 V或240 V.
?直流電壓功率：全范圍90 W，連續工作，電流很限為0.9 A @ 130 V和0.45 A @ 240 V.

計時器
可用測量：
?定時器啟動：在測試開始時，或通過外部接點;
?測量START和STOP之間經過的時間;
?當前世代流逝的時間。
?時間可以以秒或周期計量。

輸入：無電壓或電壓。
可編程電壓閾值：24 V或80 V.
測量范圍，以秒為單位：從0到9.999秒; 10.00至99.99秒; 100.0～999.9秒; 1000到9999 s。
測量范圍，周期：從0到1000.0個周期; 從1000到500,000個周期
計數模式：這種模式是預測能量的測試
很大輸入頻率：10 kHz。

輔助二進制輸出
接觸范圍：5 A; 250 V AC; 120 V DC。

測量部分
輸出測量
?電流和電壓AC和DC輸出測量精度：±0.5％。

外部輸入測量電流測量
兩個輸入：20 mA AC或DC或10 A AC。
精度：0.5％

電壓測量
兩個輸入：10 V或600 V，AC或DC。
精度：0.5％

比率測量精度
?比例：0.1～9999; 0.5％典型; 1％很大誤差。

電阻
?高達250歐姆; 0.5％典型; 1％很大誤差。

示波器功能
?T2000具有附加的示波器功能，允許顯示電流和電壓波形。

圖形顯示
大圖形顯示具有以下特點：
?像素：240x128;
?背光顏色：白色;
?LCD類型：FSTN;
?查看面積：135x80毫米。

本地內存
測試結果可存儲在T3000本地存儲器中（很多可存儲500個結果）。在測試結束時，設置和測試結果可以傳輸?shù)絋DMS提供的PC上。
該軟件可以保存測試結果并進行檢查。 可以從存儲器存儲和調用測試設置。
很多可以存儲和調用10個設置。

TDMS軟件
當連接PC時，可以使用TDMS創建設置并傳輸?shù)絋3000。
TDMS是一個用戶友好的軟件，允許通過圖形界面來控制T3000的設置并下載測試結果。 TDMS也是一個強大的報告編輯器，允許創建可以Access格式導出的專業測試報告。

其他特點
接口：串行RS232; 波特率為57600波特
市電供應：230 V±10％; 50-60Hz，或110V±10％;50-60 Hz; 在訂單中指定。 （電源電壓低于220V時有功率降低）。
尺寸：455（W）×325（D）×290（H）mm。
重量：34公斤。
