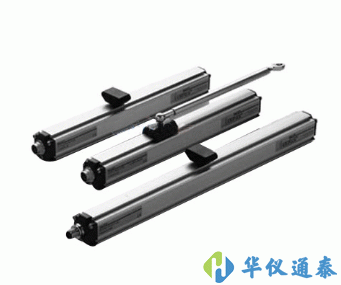

德國BALLUFF BTL5_P脈沖位移傳感器用來設置一個新的零點和終點來替代工廠設定。

德國BALLUFF BTL5_P脈沖位移傳感器產品特點：

示教模式
?用來設置一個新的零點和終點來替代工廠設定
?首先將定位磁環移到新的零點，然后再移到新的終點，通過按壓按鍵，保存相應的數值

校準模式

?您可通過該方法校準新的零點和終點數值。當定位磁環無法移動到標準的零點和/或終點時，就有可能使用這種方法
?移動定位磁環到新的起始和 終止位置，然后按壓按鍵調節顯示的數值，直到到達期望的數值

在線調節
?編程功能允許用戶在工作時（如閉環結構中）設置零點和終點
?在設置過程中不會輸出錯誤信號，因此不會出現液壓缸動作不受控的情況
?調節的范圍限于±2.5%以內

微脈沖位移傳感器 BTL5-A/C/E/G...B 的特點
?模擬信號可調節范圍100
?3 種調節模式：示教，校準零點和終點以及在線調節
?如需要，可更換電氣頭部外殼短小
?錯誤信號：當檢測范圍內無定位磁環或傳感器處于調節模式

接口

P接口

?同巴魯夫BTA/BTM處理卡及眾多OEM 控制器，如Siemens 、 B&R、 Bosch、 Phoenix Contact、Mi tsubish、Sig- matek、Parker、Esitron、 WAGO等兼容。采用抗噪聲的 RS485差分驅動器和接收器，在BTA和BTL之間的電纜長達 500m時仍能保證可靠的信號傳輸。噪聲信號被有效*制

M接口

?M接口是一種對應于專用控制器的接口形式

高精度數字化的P-接口信號
?各廠商在開發自己的控制和處理芯片時，若采用巴魯夫 公司開發的數字芯片44QFP的話
?就可以事半功倍地開發出低成本的P-脈沖接口
?該巴魯夫數字芯片是專門為用于P-脈沖接口的高精度可 配置專用集成芯片(ASIC)而開發的

德國BALLUFF BTL5_P脈沖位移傳感器產品優點：

?位置信號分辨率1μm
?微脈沖位移傳感器系統1μm的分辨率得益于內部高分辨率的數字芯片(33ps)
?4個磁塊的位置數據可同時處理
?4/8位處理器接口

微脈沖位移傳感器的特殊型號系列
?復雜的應用通常會對傳感器有特殊的要求
?巴魯夫?yàn)榱藵M足這些要求，開發特殊型號的傳感器，能夠有效地同控制系統集成
?這一切的實現，完全得益于一個龐大的、充滿高度活力的微脈沖位移傳感器
?開發團隊并會同了巴魯夫?qū)ｉT的電磁兼容性測試實驗室，沖擊和振動檢測*心

微脈沖位移傳感器的特殊型號系列
?用于*高*全需求的2/3通道冗余位置檢測系統
?一個傳感器包含2到3個完全獨立檢測部件
?Start/Stop脈沖或模擬量接
?緊湊型外殼
?很大額定檢測長度1000mm

提供的輸出接口形式：
?模擬量 0...0 V
?4...20 mA, 0...20 mA
?–0...0 V

?數字脈沖接口列

德國BALLUFF BTL5_P脈沖位移傳感器產品性能：
?巴魯夫微脈沖位移傳感器外殼突出型結構（外置式）以其精良的機械結構

?高防護等級和便捷的安裝，成為了許多直線位移傳感器（如電位差計，玻璃光柵尺、 LVDT等）的有效替代產品
?該傳感器的檢測原件由鋁制擠壓型材保護
?在檢測元件（波導管）上的具體位置，用一個被動的位置標示塊（定位磁鐵）表示，無需提供電源
?可提供額定檢測長度從50到5000mm
?非接觸位置檢測
?IP 67，對污染不敏感無磨損防沖擊和振動
?對位置量輸出
?分辨率可達0.001mm（取決于采用的處理器）
?信號可直接處理，或經與各類控制系統的接口兼容的控制卡，也可用于獨立工作方式

德國BALLUFF BTL5_P脈沖位移傳感器技術參數：
