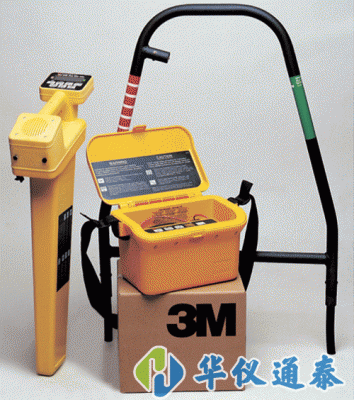

美國3M Dynatel? 2273E電纜(光纜)外皮故障及路由探測儀是一種具有微型處理器的電纜(光纜)外皮故障及路由探測儀，能快速有效地確定地下的電纜走向和深度，及確定外皮障。

美國3M Dynatel? 2273E電纜(光纜)外皮故障及路由探測儀產品簡介：

美國3M Dynatel? 2273E電纜(光纜)外皮故障及路由探測儀是一種具有微型處理器的電纜(光纜)外皮故障及路由探測儀，能快速有效地確定地下的電纜走向和深度，及確定外皮障.輕巧、結實的2273E能準確地：

* 確定電纜(光纜)的走向

* 探測電纜(光纜)的深度

* 探測電纜的信號電流

* 探測外皮故障及電纜的破壞處

* 識別電纜外皮故障的輕重程度

* 探測架空電纜的短路或碰地故障

* 確定受潮部分的電纜線對

* 探測電力電纜

2273E能準確確定電纜深度，用厘米、英尺、英寸來顯示。另外，當與3M EMS2205及2206電子標志器定位儀相配使用時，其系統具有：

* 能準確探測出所埋的電子標志器的位置

* 同步進行尋找電子標志器及跟蹤電纜走向

四種工作方式即使在復雜的地段也能精定位

確定電纜或光纜的走向，接收器有四種工作方式：峰值，反峰值，差分值或特 殊峰值(用來加強追蹤長距離的靈敏度)，用戶可以根據實際情況選擇有效的工作方式。

接收器有四種容量，此外還有一個“擴展器”功能，使得峰值與反峰值測量 更為明確。如果兩導體帶相同頻率的信號，該擴展器依據不同的振幅將它們區分開來，從而使結果更為準確，該信號含有耳機插座。

準確確定故障

2273E能確定各種長度的電纜故障，2273E可同時發出一個路由跟蹤音信號和一個故障定位音信號。操作者可在探測路由的同時使用外皮故障定位功能，并由2273E區別故障程度。

簡易操作系統

使用2273E探測儀，不需要特別培訓，液晶顯示屏幕及觸摸式的按鈕使使用更為簡便。 “記憶儲存功能” 能記錄有關探測情況。此系統有三部分組成：

* 具有歐姆表的發射器，能探測外部電壓及測試持續的環路電阻

* 帶有圖形的接收器用于指示信號的強弱以及電纜定位

* 觸地支架…… 配有色標，用于確定故障方位

2273E 探測儀具有四種有源跟蹤頻率：577Hz，8KHz ，33KHz和133KHz，依據具體實際情況，可以單獨或同時使用來補償現場條件的變化，同時有兩種無源跟蹤頻率50、60Hz和低頻 信號(LF)(無需使用發射器)。發射器與接收器在每次開啟時自動自檢，顯示電源能量。

這兩部分都由高強度材料給予外在保護,能適應各種場合。

標準附件

* 9012發射器直連電纜;直接連接外電纜與接地點，1.5米長

* 8006不銹鋼接地棒

* 3014觸地支架

任選附件

* 3019 Dynatel 耦合器件含3英寸(7.6厘米)3019耦合器，用在小于7.6厘米直徑;連接電纜

* 3005 1英寸(2.5厘米)耦合器,用在小于2.5厘米直徑的電纜

* 1196 6英寸(17.5厘米)耦合器,用在直徑小于17.5厘米電纜

* 9043 接地加長電纜

* 3011 感應探測棒,用來確認電纜的對數

* 9011 耦合器加長電纜

美國3M Dynatel? 2273E電纜(光纜)外皮故障及路由探測儀產品特點：

美國3M Dynatel? 2273E電纜(光纜)外皮故障及路由探測儀技術參數：
