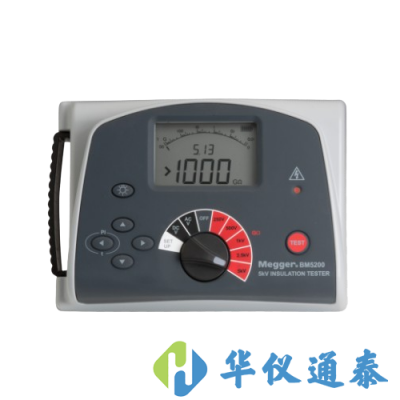

美國Megger BM5200 5KV絕緣電阻測試儀相比MIT系列產品，體積更小巧，價位更低。是一款便攜入門級絕緣電阻測試儀。

美國Megger BM5200 5KV絕緣電阻測試儀產品簡介：

Megger BM5200絕緣電阻測試儀相比MIT系列產品，體積更小巧，價位更低。是一款便攜入門級絕緣電阻測試儀。Megger BM5200是由一個蓄電池供電，數字和模擬顯示的用于測試高壓絕緣電阻的儀器?？梢杂糜跈z測電纜，旋轉電機，變壓器，開關和工業設備的絕緣狀況。

儀器提供5個電壓測試檔，250V,500V,1000V,2500V和5000V。絕緣測試范圍:100KΩ到1000GΩ。測試完成后，儀器內置的放電電路會自動放電，并且會顯示殘留電壓。屏蔽端能屏蔽測試品表面泄露電流對絕緣測試的影響。

提供了三種絕緣測試模式，InS,PI和t。在InS模式中按住TEST按鈕兩秒，測試開始，測試結束后，按住TEST按鈕2秒停止測試。PI是很化指數測試模式即測試10分鐘時絕緣電阻和1分鐘時絕緣電阻之比。

儀器內置放電電路，在測試電容性樣品后，儀器會自動放電，并會顯示電路中當前的電壓。這樣就能給客戶拆除測試線路一個*全的指示。

BM5200是由8個1.5V AA可充電電池供電的。儀器設計了多種*全措施，高壓警告，放電電壓顯示，測試導線和測試回路自動放電。

美國Megger BM5200 5KV絕緣電阻測試儀特性和優點：

本絕緣電阻測試儀輕便，結實。

操作簡單，電壓選擇方便。

可以用來測試AC或DC電壓

快速啟動和全操作指導

用戶自定義IR測試時間，默認是1分鐘，可以設置很大測試時間19分鐘50秒。

美國Megger BM5200 5KV絕緣電阻測試儀應用：

電力設備在制造、運輸、安裝、運行過程中不可免地會產生絕緣缺陷，特別是在長期運行過程中，電力設備受到電場、熱場、機械應力、化學腐蝕等環境的影響、電力設備的絕緣性能逐漸劣化。如果在運行過程中，絕緣被擊穿，會產生很嚴重的后果。測量電力設備的絕緣電阻，是檢查其絕緣狀態很簡單的方法。由于選用的兆歐表電壓低于被試物的工作電壓，因此，此項試驗屬于非破壞性試驗,操作*全、簡便。所測絕緣電阻可以發現影響電氣設備絕緣的因素，絕緣局部或整體受潮和臟污，絕緣擊穿和嚴重?zé)崂匣热毕荨＿M(jìn)行絕緣測試的時候，儀器會給試品作用一個直流電流，并在試品中產生導電電流。應用歐姆定律，就可以得到試品的電阻。

絕緣測試能應用于：產品出廠檢測、安裝設備、日常維護、 故障處理。

絕緣測試是用直流高壓作用于試品，如果不放電持續作用，試品會產生很化。測試會有不同的結果。

美國Megger BM5200 5KV絕緣電阻測試儀技術參數：

絕緣量程：100 kΩ 至 1 TΩ

測試電壓：250 V, 500 V, 1000 V, 2500 V, 5000 V

測試電壓精度：<1000 V 測試電壓 0 ..+10% ；≥1000 V 測試電壓 0 ..+5%

絕緣電阻精度

高達 1 GΩ: 全量程的±5% ±2數位

超過 1 GΩ: 5000 V ±5% ±0.04% / GΩ ；2500 V ±5% ±0.08% / GΩ

1000 V ±5% ±0.2% / GΩ ；500 V ±5% ±0.4% / GΩ ；250 V ±5% ±0.8% / GΩ

短路電流：1.4 mA ± 0.5 mA

很大負載電容：5 μF

電壓表精度：3% ± 3 V

測試頻率：45 Hz 到 65 Hz                   頻率精度：±2 Hz

電壓測試：高達 600 V a.c.或 d.c.             電源：8 x LR6/AA 電池

電池使用壽命：5小時                        操作溫度：-20 oC 到 +55 oC

操作濕度：90% RH, 0 oC 到 40 oC ；70% RH, 40 oC — 55 oC

存儲溫度：-20 oC 到 +65 oC                  絕緣保護：IP40

很高海拔：2000 m                           *全防護標注：Cat III 600 V

EMC：符合IEC 61326標準

尺寸：(W, H, D) ：220 mm x 115 mm x 163 mm

重量：1.45 kg
