意大利HT SOLAR 300N太陽能光伏系統電能質量測試儀是專為光伏發電系統研究開發的，用于測試和驗證單相和三相太陽能光伏系統的主要性能與參數的專門儀器，并同時具備專業電能質量分析測試的多功能儀表。

意大利HT SOLAR 300N太陽能光伏系統電能質量測試儀產品簡介：

SOLAR 300N是HT的創新的設計,專門為光伏發電系統研究開發的,用于測試和驗證單相和三相太陽能光伏系統的主要性能與參數的專門儀器,并同時具有專業電能質量分析測試的多功能儀表。

測試太陽能光伏系統時，需要測試環境參數(包括太陽能輻射，模組和環境的溫度等)和電氣參數(連續功率，轉換功率等)。一般的，太陽能組模與轉換器的位置距離可達到數十米遠，這給不同地點的同時測試操作帶來很大的困難。為滿足測試要求，須要用很長的測試電纜或(無線)射頻的的方式來連接儀器與測試探頭。常常這樣的方案是不能接受的。這樣會給操作人員的移動帶來妨礙，射頻方式又會帶來信號的衰減。這也是不能忍受的。

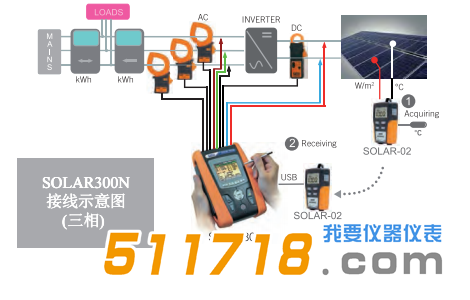

為避免上述的問題，并達到測試所須的要求SOLAR 300N配置了相應的遠程測試單元，以配合主測試單元。遠程測試單元的一端放置在太陽能模組上，并連接有相應的探頭，以測試環境參數(太陽能輻射和溫度)SOLAR 300N連接在轉換器的上下游，以測試系統的電氣參數(連續功率和轉換功率)。同時要保證兩個單元均在進測量，兩個分離并獨立工作的單元可以輕松的*全的完成測試。SOLAR 300N是完全符合EN50160要求的主要性能測試和分析(諧波分析，電壓異常，閃變，三相不平衡等)。專門的管理軟件TOPVIEW可以方便用戶保存測試數據并進行數據分析,還可以提供專業的分析測試報告，你還可以在報告上添加公司的徽標、客戶數據、備注等。

意大利HT SOLAR 300N太陽能光伏系統電能質量測試儀測試功能：

DC/AC真有效值電壓測量(單相/三相)

DC/AC真有效值電流測量(單相/三相)

DC/AC功率測量(單相/三相)

AC電能量測量(單相/三相)

測量太陽能輻照功率[ W/m2]

測量環境和組件溫度

三相和三方陣太陽能系統測量(通過MPP300)

記錄測量電壓和電流諧波高達49次

測量記錄電壓異常(下降，上升)

閃變分析遵循EN50160標準

記錄電壓快速瞬變(波動)分辨率高達5us

分析測試PV系統效率和質量遵循EN50160標準

數據和圖形化顯示每次測量

隨機查看測試結果

帶觸摸屏的液晶顯示器

可充電鋰電池供電

通過CF卡進行內存擴展

數據導出到USB存儲器

USB通訊接口到PC電腦

在線幫助功能

意大利HT SOLAR 300N太陽能光伏系統電能質量測試儀通用技術規格：

顯示器：TFT，65536色(320*240像素)，高對比度觸摸屏顯示器

電源供應：1X3.7V可充電鋰電池，帶電源適配器，連接用>6小時，停止操作5分鐘自動關機

內置存儲器：15Mb(當選取采集時間IP=15分鐘并選取251個參數時，可支持約3個月記錄時間)

外接擴展存儲器：CF存儲卡

電腦通訊接口：USB2.0

*全標準：IEC/EN61010-1

絕緣等級：雙絕緣

污染等級：2

測量*全類別：CAT IV 600V(對地)、CAT III 1000V(兩輸入端之間)

不平衡：IEC/EN61000-4-7

系統質量：IEC/EN50160

閃變：IEC/EN61000-4-15

電能質量測試：IEC/EN61000-4-30

尺寸：235*165*75mm

重量(含電池)：大約1公斤
