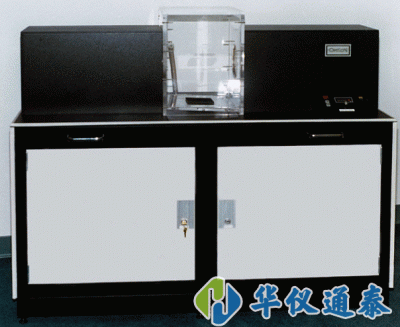

美國ONDA OptiSon超聲波束分析儀通過單一圖像量化光束圖，焦距和總功率。功率測量與輻射力平衡很好地相關。此外，schlieren技術與高空間分辨率的機械水聽器掃描相輔相成。

美國ONDA OptiSon超聲波束分析儀產品簡介：

美國ONDA OptiSon超聲波束分析儀實時顯示并在幾秒或幾分鐘內測量聲場。現在，您可以實現對項目時間和成本的控制，獲得對系統和傳感器性能的更全和自信的理解，消除測試的繁瑣工作并提供及時的結果。50μm的分辨率和高動態范圍，無需猜測實際的場分布?，F(xiàn)在在數字成像版本中具有更好的空間分辨率(1392x1040)和12位深度!

美國ONDA OptiSon超聲波束分析儀通過單一圖像量化光束圖，焦距和總功率。功率測量與輻射力平衡很好地相關。此外，schlieren技術與高空間分辨率的機械水聽器掃描相輔相成。

美國ONDA OptiSon超聲波束分析儀產品特點：

美國ONDA OptiSon超聲波束分析儀消除駐波：

與聲學顯微鏡，激光干涉測量和水聽器測量等掃描方法不同，OptiSon中的傳感器不會侵入或干擾聲場。相反，通過透明介質中的光的拉曼 - 納斯衍射來檢測聲波。

Schlieren可視化優勢：

換能器發射5個超聲波的包

以秒或分鐘而不是幾小時或幾天的形式顯示，映射和測量聲場?，F(xiàn)在，您可以實現對項目時間和成本的控制，獲得對系統和傳感器性能的更全和自信的理解，消除測試的繁瑣工作并提供及時的結果。

揭示通常水聽器調查未能發現的輻射。

提供即時識別不同頻率波形的不均勻性。這可以診斷壓電材料或匹配層的不均勻厚度。

以線性或?qū)?shù)(dB)刻度顯示整個聲場，可以黑白或偽彩顯示。

輕松生成功率或強度的一維，二維或三維圖，并即時顯示換能器表面的加熱情況。

美國ONDA OptiSon超聲波束分析儀無法比擬的動態范圍：

專有的光學設計生成的圖像具有以前的紋影設計所不可能的動態范圍。

三維斷層成像

層析成像重建軟件可用于整個聲場中的全3D壓力和強度地圖。這允許自動確定ISPTA和其他感興趣的參數。

美國ONDA OptiSon超聲波束分析儀靈活的操作模式：

脈沖和連續波操作都可以在一個系統中使用。這允許傳感器在*有操作模式下進行測試 - 單獨或連接到成像或緩解系統。脈沖模式可用于單頻或?qū)拵Ъ顏硌芯繒r間相關效應。連續波操作允許一次觀察整個光束(例如，壓力或強度圖)。

時域測量：

OptiSon 光束分析儀可準確定位焦點和光束軸。水聽器進行時域測量需要一個測試點，從而縮短測試時間并提高生產率。水聽器浸泡也小化，從而延長其平時的使用壽命。

計算機接口：

OptiSon HF配置的圖像在標準視頻(NTSC或PAL)中以灰度呈現，而標準OptiSon使用Camera Link接口(CLI)。
